2022-06-30墨點狗裝配式建造咨詢服務已有多年經驗。
下面我們以萬江某小區為例，來展示下墨點狗裝配式建造咨詢服務的內容和價值點。
作為建設單位的您，不容錯過。
注意：墨點狗跟萬江某小區合作的裝配式建造咨詢服務內容為——為其提供針對裝配式項目全過程的裝配式構件深化設計、構件生產、現場施工專業分包服務。（此案例僅是墨點狗提供的裝配式建造咨詢服務場景一）
1.工程概況

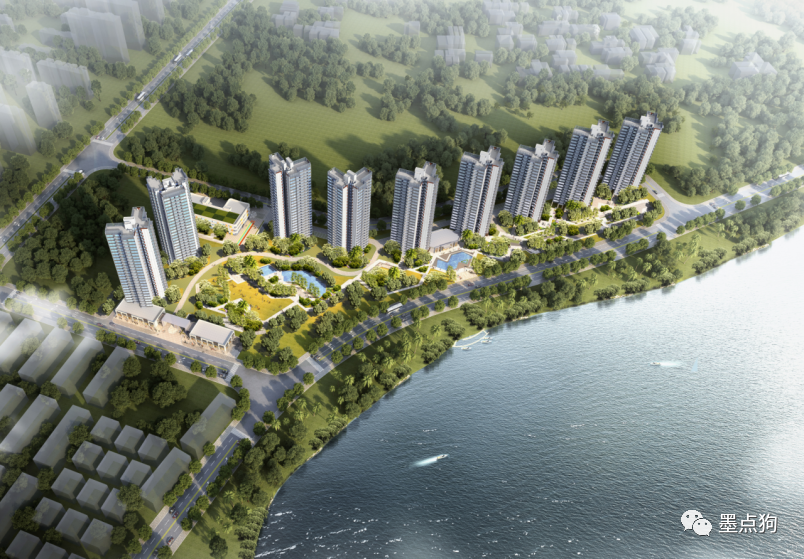

項目位于東莞市萬江鎮谷涌社區，占地面積約4.5萬m2，建筑總面積約14.6萬m2。共有9棟住宅樓，其中1#樓為25層洋房、2#樓為27層洋房、3#、5#、6#、7#、9#為樓26層洋房、8#、10#樓為24層洋房。11#、13#樓為1層電房，12#樓為1層配套樓，14#樓為1層公廁，15#樓為1層商業樓，16#門樓，4#樓為3層幼兒園；地下室1層，總建筑面積為32403.25平米。其中2#、5#、6#、7#樓實施裝配式。建筑周期為455日歷天，裝配率為51%。
2.墨點狗提供了哪些裝配式建造咨詢服務？

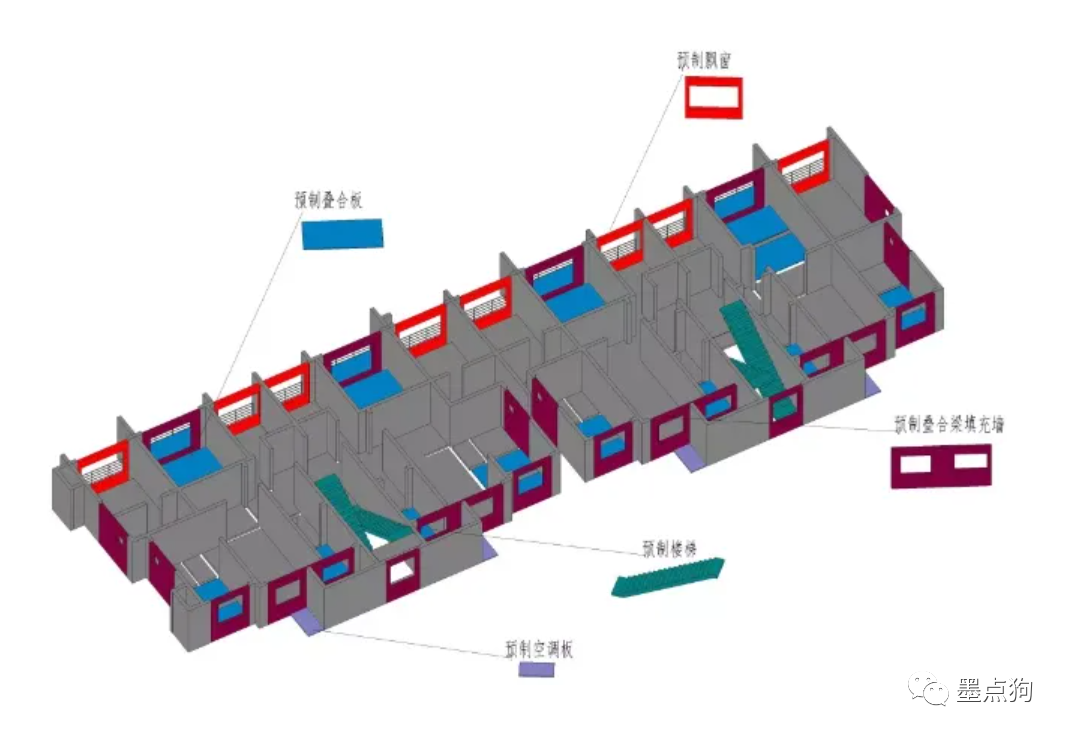

① 裝配式專項設計
根據廣東省和東莞市裝配式建筑評價標準要求，對項目進行專業拆分，引入BIM和智能建造加分項，幫助客戶選擇性價比最高的方案，最終一次性通過裝配式專家預評審。
② 構件深化設計
對項目構件進行深化設計，包含疊合板深化設計、預制樓梯深化設計（折板梁式）、樓梯隔墻深化設計等，綜合工廠生產工藝和現場施工技術，2周的深化設計周期交出了一份指導施工的令人滿意的設計方案。

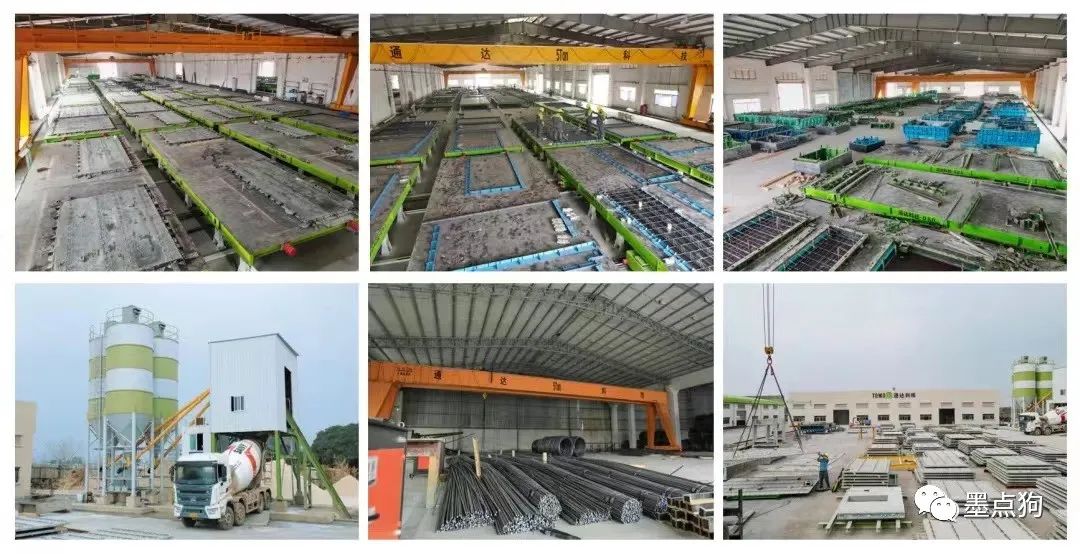

③ PC構件生產
使用墨點狗數字化工廠管理系統，實現商務、計劃、生產、質量、堆場、物流、物料全業務在線化管理，成功優化布模排產，并且實時同步現場進度，為PC構件的排產、品控和庫存、交期提供強有力的保障。

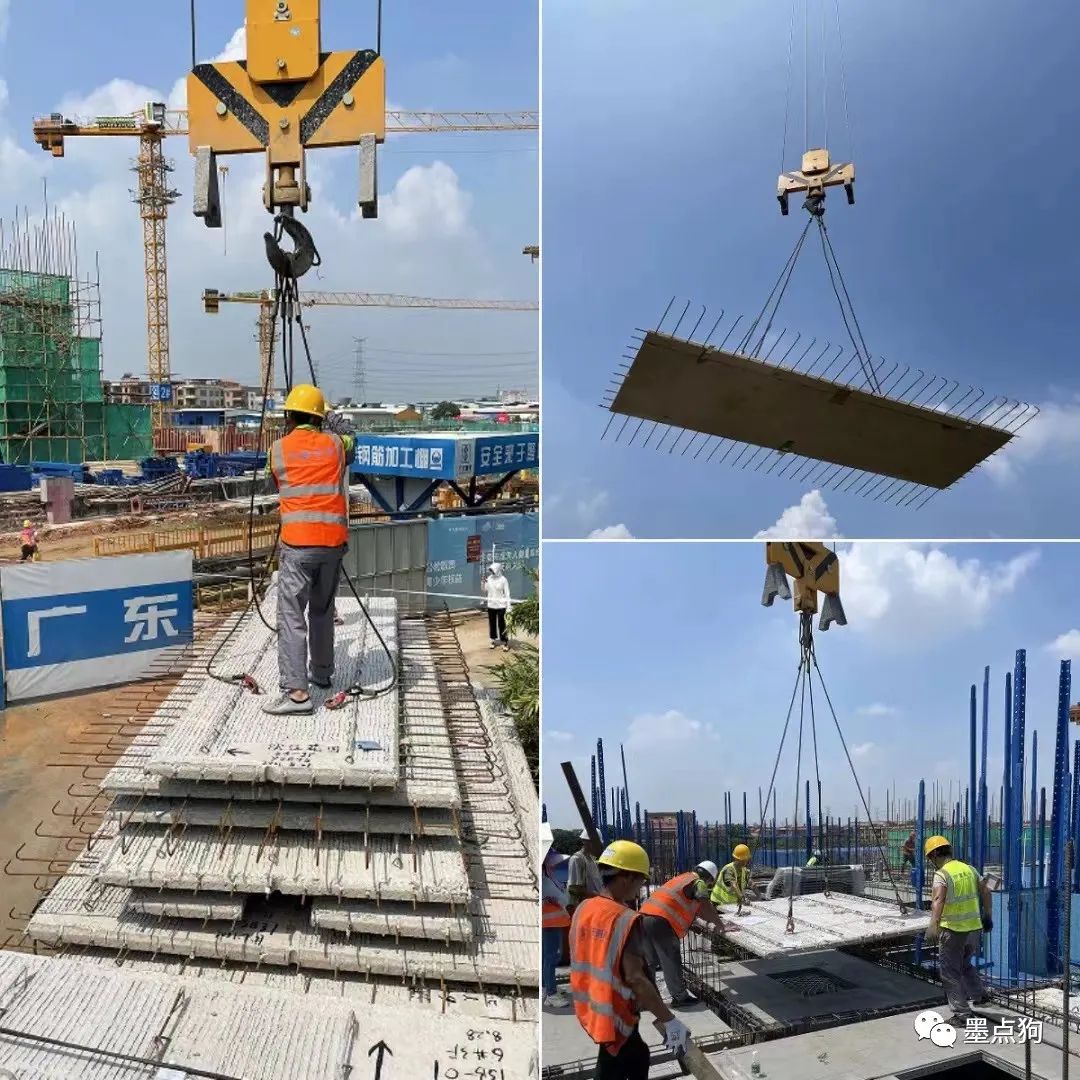

④ PC構件吊裝
通過設計、工廠、現場一體化的管理體系，配合墨點狗工廠和工地管理系統，大大提高了吊裝效率，縮短了吊裝時間，實現了施工流水節拍5天/層，降低了工程成本。
3.服務亮點
墨點狗團隊在裝配式項目積累了豐富的管理經驗和專業技術，可以有效解決裝配式項目“前置管理意識不足、施工現場統籌管理水平欠缺、信息化技術應用不足”3大通病。在本次項目服務過程中，通過“管理+技術+工具”實現了“設計-生產-施工一體化”的協同管理，尤其在BIM技術和信息化管理系統的使用上，提供了超預期的客戶體驗。
亮點一

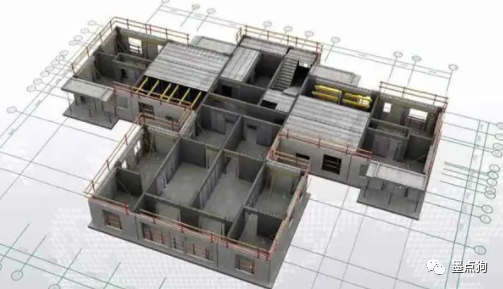

設計階段采用BIM進行全周期一體化設計

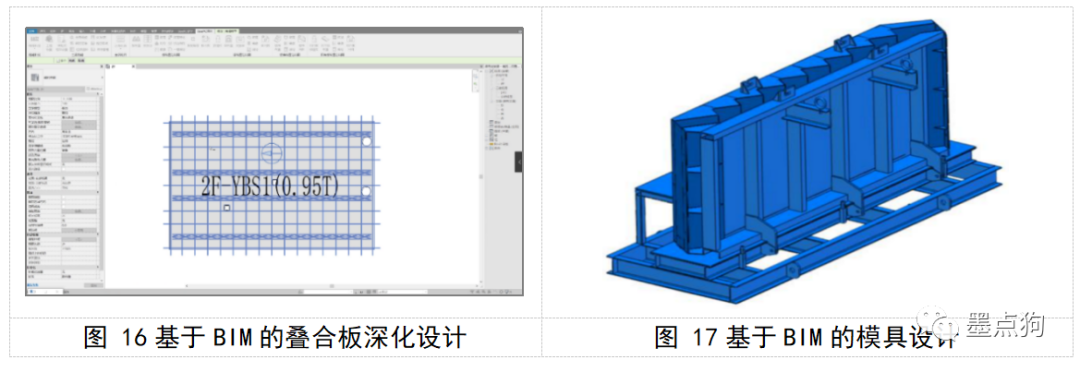

項目擬定基于BIM對裝配式構件進行深化設計、構件排產設計、構件模具設計、構件堆場設計、構件物流運輸、現場裝配規劃和構件吊裝，進行一體化設計。
亮點二

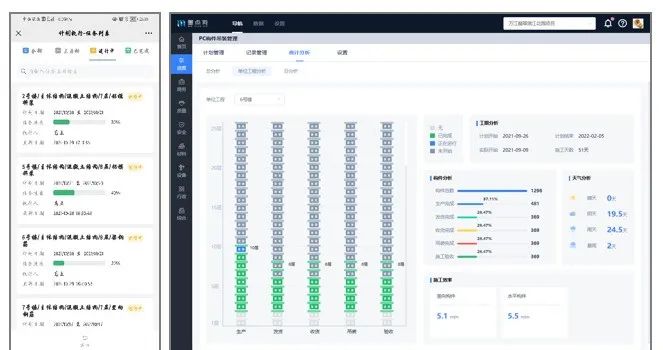

生產階段利用墨點狗工廠CPS管理系統進行工廠現場一體化
生產過程項目秉承“工廠現場一體化管理”理念，對預制構件廠的構件生產、物流運輸和現場構件吊裝的進行一體化管理。通過使用裝配式工廠CPS管理系統，對工廠的原材料管理、構件排產、構件生產、物流運輸、現場裝配進行在線化管理。
亮點三

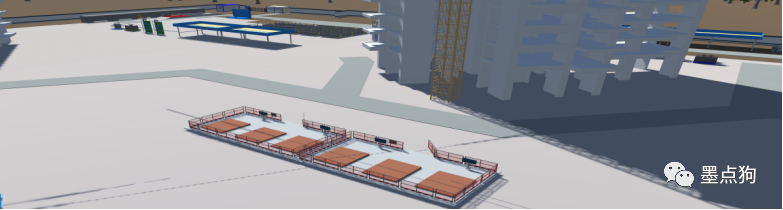

施工階段基于BIM進行可視化及施工模擬指導
施工階段通過BIM技術，將各階段、各環節的數據信息進行整合，對施工作業進行實時監護與查詢；通過施工模擬，降低傳統2D模式的錯、漏、碰、確等現象的出現，提供服務施工效率和質量，縮短工期；通過運用BIM技術對消防人員在作業時的時則空間位置、工序、工法以及施工現場危險區域進行提醒，降低施工風險。除此外，還利用BIM技術對環節施工階段各個環節的資源配置、場地布置、物料配額等進行有效管控，加強了管理者對施工的進度、資源、成本的控制。
4.服務效果
目前，大部分的裝配式建筑項目的成本較傳統建造方式要高。在構件生產成本不可控的情況下，如何減少其他環節的成本則顯得至關重要。本次項目，墨點狗充分發揮專業技術和信息化手段的作用，為項目節省了多個方面的成本，包括拼裝模板、施工現場用工量、材料損耗與浪費的減少以及因施工周期縮短帶來的資金成本、管理成本、人工成本及設備租賃成本的減少，獲得了項目方的一致認可。
假設作為建設單位的您正在為新接手的裝配式項目焦慮，不知道該如何開展管理工作？或者您想進一步了解墨點狗裝配式建造咨詢提供的工作內容和服務流程，歡迎跟墨小研聯系。
